Пробоотборник газов под давлением БМК - универсальное средство для отбора, транспортировки и хранения газовой пробы.
Предназначен для взятия пробы из газовых магистралей, технологических установок и прочих находящихся под давлением емкостей.

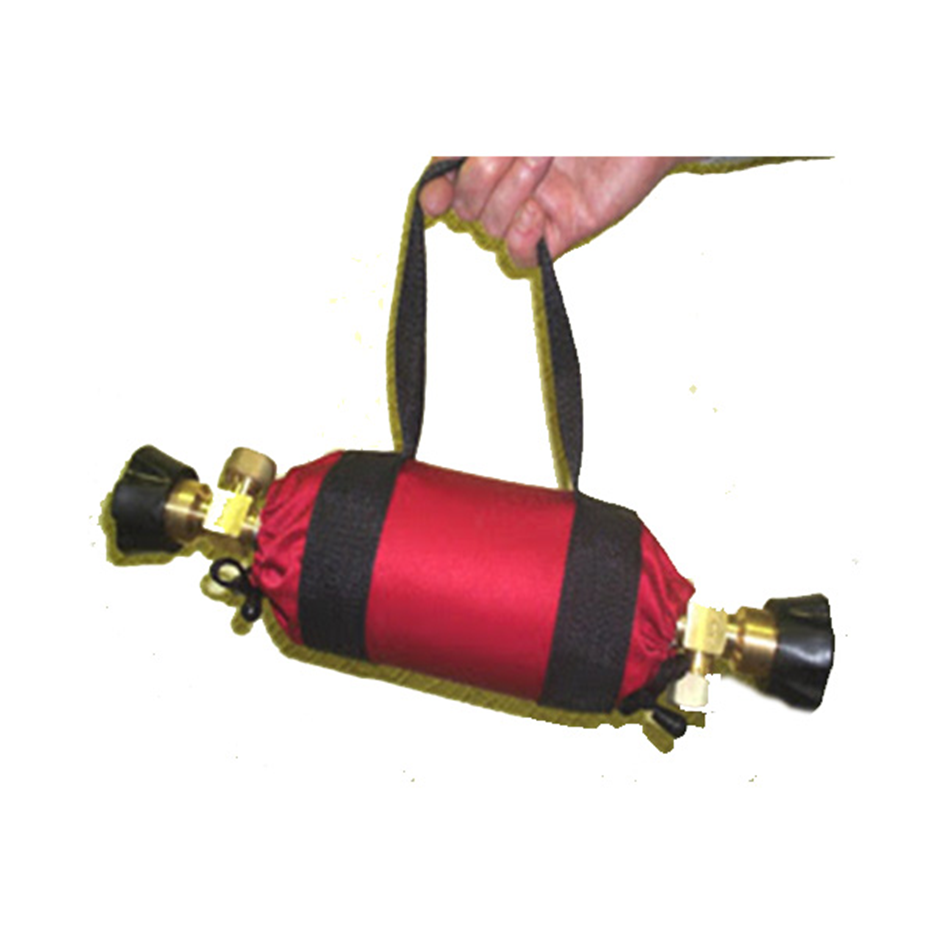

Пробоотборник представляет собой двухгорловый металлокомпозитный баллон, с обеих сторон ограниченный мембранными запорными газовыми вентилями.
Внутренняя часть (лейнер) изготовлена из нержавеющей стали, наружная упрочняющая оболочка — Стеклопластик, Углеволокно, жгут «Армос».
Пробоотборник на основе металлокомпозитного баллона предназначен для отбора проб как горючих газов, так и инертных. Его внутренняя поверхность подвергнута специальной обработке (химической полировке), в результате чего в него можно отбирать не только технологические, но и особо чистые газы.
При установке вентилей из нержавеющей стали (типа ВС-16, ВБ-20С или аналогичных вместо латунных КВ-1П или ВЛ-16) пробоотборник можно использовать для отбора и хранения проб агрессивных (коррозионно-активных) газов. Такой вариант пробоотборника обычно используется при анализе газа на содержание сернистых соединений: сероводорода, меркаптанов.
Использование вентиля тонкой регулировки вместе с пробоотборником позволяет регулировать выходное давление отобранной пробы при подаче ее в анализирующий прибор.
Максимальное рабочее давление — 29,4 МПа (300 кгс/см²).
Возможна поставка более дорогих пробоотборников с силовой оболочкой из жгута «Армос».
|
Обозначение пробоотборника |
Вместимость, л ±0,2 |
Длина, мм ±5 |
Наружный диаметр, мм, ±1 |
Масса, кг ±0,15 |
|
Материал силовой оболочки – стеклоровинг |
||||
|
БМК-300 В-1-2-1-2 |
1 |
230 |
101 |
1,2 |
|
БМК-300 В-2-2-1-2 |
2 |
380 |
101 |
1,9 |
|
БМК-300 В-3-2-1-2 |
3 |
530/335 |
101/134 |
2,6 |
|
БМК-300 В-4-2-1-2 |
4 |
430 |
134 |
3.4 |
|
БМК-300 В-5-2-1-2 |
5 |
525/420 |
134/157 |
4.0 |
|
БМК-300 В-6-2-1-2 |
6 |
475 |
157 |
4.9 |
|
БМК-300 В-7-2-1-2 |
7 |
545 |
157 |
5.6 |
|
БМК-300 В-8-2-1-2 |
8 |
615 |
157 |
6,2 |
|
БМК-300 В-9-2-1-2 |
9 |
685 |
157 |
6.9 |
|
Материал силовой оболочки – Углеволокно, жгут «Армос» |
||||
|
БМК-300В-1-2-2-2 |
1 |
230 |
101 |
0,75 |
|
БМК-300В-2-2-2-2 |
2 |
380 |
101 |
1,3 |
|
БМК-300В-3-2-2-2 |
3 |
530/335 |
101/131 |
1,8 |
|
БМК-300В-4-2-2-2 |
4 |
430 |
131 |
2,5 |
|
БМК-300В-5-2-2-2 |
5 |
525/420 |
134/151 |
3,0 |
|
БМК-300В-6-2-2-2 |
6 |
475 |
152 |
3.6 |
|
БМК-300В-7-2-2-2 |
7 |
545 |
152 |
4.2 |
|
БМК-300В-8-2-2-2 |
8 |
615 |
152 |
4.8 |
|
БМК-300В-9-2-2-2 |
9 |
685 |
152 |
5.4 |
