Баллоны поршневые постоянного давления БП-ПД предназначены для отбора проб сжиженных углеводородных газов (СУГ), нестабильного газового конденсата (НГК), регазифицированного сжиженного природного газа (РСПГ), широкой фракции легких углеводородов (ШФЛУ), различных газо-жидкостных фракций нефте- и газопереработки, сжиженных нефтяных газов, природного газа, а также их хранения и транспортировки в соответствии с требованиями ASTM D 3700-01, ГОСТ Р 54484, ГОСТ Р 55609, ГОСТ 31370-2008 (ИСО 10715:1997), ISO 4257:2001 (Е), ASTM D 1265-05.
БП-ПД применяются для обеспечения фазового постоянства проб газо-жидкостных сред при отборе, хранении, транспортировке, а также в ходе проведения анализа их состава хроматографическими методами
Баллоны поршневого типа БП-ПД имеют технические характеристики, не уступающие характеристикам баллонов аналогичного назначения иностранного производства (Welker, Scott Gases, Jiskoot и др.) при значительно меньшей стоимости.
Поршневые баллоны-пробоотборники БП-ПД характеризуются очень малыми значениями перетока рабочего управляющего газа (чаще всего - гелия) между камерами, что надежно обеспечивает фазовое постоянство отобранной пробы. Состав анализируемой жидкой фазы, отобранной в БП-ПД, не будет изменяться по мере уменьшения ее объема в ходе анализа (отбора в дозирующую петлю хроматографа и т.п.) Неизменность состава анализируемой жидкости играет особую роль при анализе метана [CH4], этана [C2H6], этилена [C2H4], азота [N2] и диоксида углерода [CO2] в СУГ, НГК, ШФЛУ и других газо-жидкостных средах.
Незначительное (фактически - очень малое) функциональное давление сдвига поршня БП-ПД обеспечивает стабильноcть давления пробы при ее подаче в хроматограф и, следовательно, уменьшает СКО измерений и погрешность анализа в целом.
Стандартные модификации баллонов-пробоотборников БП-ПД изготавливаются вместимостью: 0,2; 0,5; 1; 2; 4 дм3, на рабочее давление 8 МПа (80 бар). Возможно изготовление баллонов с рабочим давлением 10; 12,5; 16 МПа. БП-ПД изготовлены в соответствии с ТУ 3695-001-20810646-2010 из высококачественной нержавеющей стали и снабжены магнитным индикатором, градуировочной шкалой, а также индикаторами давления в обеих камерах. Баллоны выпускаются вместимостью 0,2 дм3, 0,5 дм3, 1 дм3, 2 дм3, 4 дм3 на рабочее давление 8 МПа (80 бар).
На каждом поршневом баллоне устанавливается надежное защитное мембранное предохранительное устройство (МПУ) производства Swagelok. Максимальная величина рабочего давления БП-ПД находится ниже предела текучести материала мембраны, предупреждая ее износ. Паспортное значение давления срабатывания МПУ остается неизменным в течении вcего срока эксплуатации поршневого баллона, что обеспечивает безопасность при работе с пробоотборником.
Параметр |
БП-ПД 200 |
БП-ПД 500 |
БП-ПД 01 |
БП-ПД 02 |
БП-ПД 04 |
Длина, мм |
400 |
1000 |
530 |
710 |
880 |
Ширина, мм |
100 |
100 |
150 |
150 |
200 |
Высота, мм |
100 |
100 |
160 |
160 |
200 |
Вместимость, дм3 |
0,20±0,01 |
0,50±0,02 |
1,00±0,05 |
2,00±0,10 |
4,00±0,20 |
Масса, кг |
2,9 |
5 |
12 |
14,5 |
26,9 |
Максимально допустимый поток течи по гелию между камерами, Па*м3/с |
1*10-6 |
||||
Минимальное функциональное давление сдвига поршня, МПа |
0,03 |
||||
Температура эксплуатации, °С |
от минус 50 до плюс 50 |
||||
Материал корпуса |
сталь 12Х18Н10Т ГОСТ 5632 |
||||
Соединение |
1/4" OD tube connection, 1/4" FNPT или другое, по согласованию |
||||
Опции |
Сульфинертное покрытие, перемешивающее устройство, кронштейн крепления, быстроразъемные соединения QC4, кейс для транспортировки |
Возможна разработка и изготовление поршневых баллонов нестандартных комплектаций и габаритов.

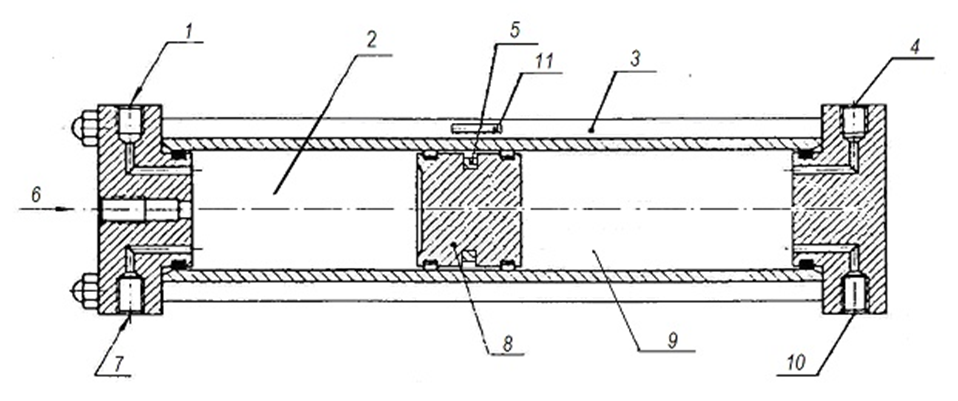

Конструкция
1 - отверстие для подсоединения манометра
2 - камера с образцом СУГ (отобранная проба или ГСО-СУГ)
3 - стяжные болты
4 - отверстие для подсоединения манометра
5 - постоянный магнит
6 - отверстие для подачи СУГ (при отборе пробы, при подаче на анализ)
7 - отверстие для клапана
8 - поршень
9 - камера для рабочего газа
10 - отверстие для подсоединения линии подачи рабочего газа
11 - индикатор положения поршня (объема СУГ)
